ZQ-CSB-1000-RL超聲波熱量表
產品特點：
超聲波速差法(時差法)原理:是依靠超聲波信號在流體中傳播的時間差，來測量流體流量。
產品應用：當超聲波速在流體中傳播時，流體的流動將使超聲波信號的傳播速度發生傳播的時間差。時間差的大小與流體的流速成正比關系。由此，便可測量流體流量。

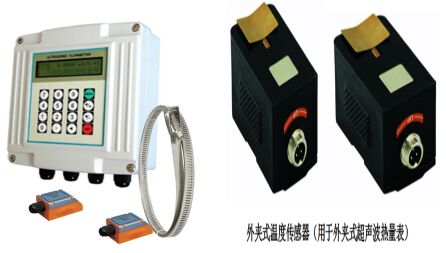

.jpg)
一.ZQ-CSB-1000-RL 超聲波熱量表概述
超聲波熱量表應用于各種液體體積流量的在線計量，主機與傳感器分別安裝：傳感器安裝在管道上，主機安裝于室內或儀表箱內，主機與傳感器之間用超聲波專用電纜連接，是目前應用zui廣泛的超聲波流量計。
二.ZQ-CSB-1000-RL 分體式超聲波熱量表特點
測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量
可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性高
抗干擾能力強 采用雙平衡信號差分發射、接受電路，有效抵御變頻器、電視塔、高壓線等強干擾源
強大的記憶功能 自動記憶前512日、前128月、前10年累積熱量和流量、年月日累積數據都可以通過 MODBUS協議讀出
熱量測量 配接溫度傳感器，可實現熱量測量
三.產品性能
| 類 別 性能、參數 | ||
| 主 機 | 原 理 | 超聲波時差原理，4 字節IEEE754 浮點運算 |
| 精 度 | 流量：優于±1% | |
| 顯 示 | 可連接2×10 背光型漢字或者2×20 字符型液晶顯示器，支持中、英、意三種語言 | |
| 信號輸出 | 1路4~20mA電流輸出，阻抗0-1K，精度0.1% | |
| 1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | ||
| 1路繼電器輸出 | ||
| 信號輸入 | 3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 | |
| 可連接三線制PT100鉑電阻，實現熱量測量， | ||
| 數據接口 | 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 | |
| 專用電纜 | 定制雙絞線，一般情況下限于50米；選用RS485通訊，傳輸距離可達千米以上 | |
| 管道情況 | 管 材 | 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 15-6000mm | |
| 直 管 段 | 傳感器安裝點滿足：上游10D，下游5D，距泵出口處30D（D 是指管徑） | |
| 測量介質 | 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 標準探頭：-30～90℃，高溫探頭：-30～160℃ | |
| 濁 度 | 10000 ppm 且氣泡含量小 | |
| 流 速 | 0～±10 m/s | |
| 工作環境 | 溫 度 | 主機：-20～60℃，流量傳感器：-30℃～160℃ |
| 濕 度 | 主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） | |
| 電 源 | DC8~36V或AC85~264V | |
| 功 耗 | 1.5W | |
四.產品熱量測量圖
|
壁掛插入 |
壁掛管段 |
壁掛外夾 |
|
|
|
五.可選擇主機 為了適應不同的安裝場合，分體式超聲波流量計提供了3種主機可進行選擇：
|
壁掛式 |
盤 裝 式 |
防爆式 |
|
|
|
|
|
場 所： 用于室內或儀表箱內掛壁 可選配SD卡 |
場 所： 用于儀表盤安裝 開孔尺寸：152×76mm |
防爆等級：DIIBT4 |
|
夾裝式三線制PT100溫度傳感器 |
無損檢測，無需破壞管道，安裝維修方便，用戶可自行安裝 |
詳情請點擊 》》》 |
|
插入式三線制PT100溫度傳感器 |
需斷流，無壓力損失 |
詳情請點擊 》》》 |
|
帶壓安裝插入式三線制PT100溫度傳感器 |
安裝無需斷流，無壓力損失 |
詳情請點擊 》》》 |
