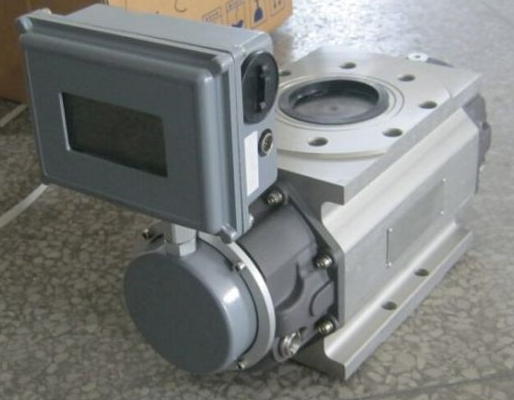

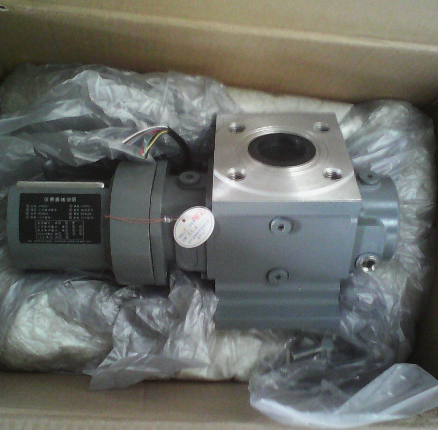

ZQ-LLQ羅茨流量計
產品特點：
ZQ-LLQ氣體羅茨（腰輪）流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表。智能氣體羅茨（腰輪）流量計是在腰輪流量計基礎上集成流量、溫度、壓力傳感器和智能化儀表的新型流量計。氣體羅茨（腰輪）流量計氣體是測量天燃氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體的的理想儀表。
產品應用：ZQ-LLQ氣體羅茨（腰輪）流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表。智能氣體羅茨（腰輪）流量計是在腰輪流量計基礎上集成流量、溫度、壓力傳感器和智能化儀表的新型流量計。氣體羅茨（腰輪）流量計氣體是測量天燃氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體的的理想儀表。
.jpg)
ZQ-LLQ羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易雙方統一標準，必需將實際體積轉換成基準條件下的標準體積（101.325 kPa 20℃）。為了實現這一目的，智能氣體腰輪流量計，能對氣體的體積進行精確修正。是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
流量計由5個部分組成
1. 流量傳感器
2. 壓力傳感器
3. 溫度傳感器
4. 氣體腰輪流量計（機械）
5. 智能流量積算儀
羅茨流量計的工作原理（見圖2）a
智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量積算儀，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖1所示（圖中僅表示了四分之一周期）。
位置 1 位置 2 位置 3 位置 4
圖2 氣體腰輪流量計工作原理
智能流量積算儀的工作原理（見圖3）
智能流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸信號接口，輸出各種信號。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正，氣態方程如下：
(1)
式中：
Qn：標準狀態下的體積流量（m3/h）；
Qg: 工況狀態下的體積流量（m3/h）；
Pg：流量計壓力檢測點處的表壓（kPa）；
Pa：當?shù)卮髿鈮海╧Pa）；
Tg：介質的溫度（273.15＋t）(K)；
t： 被測介質溫度（℃）；
Zn：標準狀態下的壓縮系數；
Zg：工作狀態下的壓縮系數；
Tn：標準狀態下的溫度（273.15＋20）(K)；
Pn：標準大氣壓（101.325 kPa）；
P: P= Pa+ Pg。
注：對于天然氣Zn/Zg＝Fz2，F(xiàn)z稱為超壓縮因子，本產品按中國石油天然氣總公司的標準SY/T6143-1996中的公式進行計算。
-
采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越.
-
電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
-
集高精度溫度、壓力、流量傳感器和智能體積修正于一體，可檢測被測氣體的溫度、壓力和流量，并進行流量自動跟蹤補償和壓縮因子修正運算。
-
壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。
-
采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。
-
按流量頻率信號，可將儀表系數分六段自動進行線性修正，從而提高了儀表的使用精度.
-
具有故障自診斷和報警功能，可靠度高，采用LCD顯示，清晰直觀，讀數方便。
-
流量計帶有脈沖信號輸出，也可根據用戶需要輸出4～20mA標準模擬信號。
-
儀表自帶實時數據庫，通過RS-485通訊接口和本廠的專用MODEM配套，可組成電話抄表網絡，便于數據的集中采集和實時管理。
-
采用先進的微功耗技術，整機功耗低，使用內置電池可運行五年以上。
-
就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求。
-
采用E2PROM數據存儲芯片，保存用戶參數、廠家參數及一定的歷史記錄。
-
采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。
-
具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可性保存。
流量計規格、基本參數和性能指標（見表1）
標準狀態條件：P=101.325 kPa T= 293.15K
使用條件：
a.環境溫度：－25℃～+50℃
b.介質溫度：－20℃～+60℃
c.相對濕度：5%～95%
d.大氣壓力：86KPa～106Kpa
電氣性能指標：
工作電源：
a.內電源：1節3VDC鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.5V時，應更換電池。
b.外電源：±24VDC±15%，紋波≤±5%，適用于4～20mA輸出，脈沖輸出，RS-485等；
整機功耗：
外電源，﹤1W內電源，平均功耗≤1m W，可連續工作五年以上。
工況脈沖輸出方式
a. 工況脈沖信號, 直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平 ≤ 1V。該脈沖主要用于對儀表的標定。
b. 與標準體積流量成正比的頻率信號，經光耦隔離放大輸出，高電平≥20V，低電平 ≤ 1V。
c. 定標脈沖信號，輸出幅度0～3V，輸出脈沖寬度500ms。該脈沖主要用于城市燃氣計量的IC卡控制裝置或其它設備。該信號1m3輸出1個脈沖。
4～20mA標準模擬電流輸出功能
與標準體積流量成正比，4mA對應0 m3/h，20mA對應標準體積流量（該值可設定）。
表1 流量計規格、基本參數和性能指標
|
型規格號 |
公稱通徑 DN（mm） |
流量范圍m3/h |
Qmax時 壓力損失 Pa |
公稱壓力 MPa |
精確度 % |
量程比 |
材質 |
|
ZQ-LLQ-20-D |
25 |
0.05-20 |
100 |
0.6、1.6 |
1.0、1.5
|
20:1 |
鋁合金
|
|
ZQ-LLQ-30-D |
40 |
0.07-30 |
100 |
30:1 |
|||
|
ZQ-LLQ-40-D |
40 |
0.07-40 |
140 |
40:1 |
|||
|
ZQ-LLQ-60-D |
50 |
0.1-60 |
100 |
65:1 |
|||
|
ZQ-LLQ-80-D |
50 |
0.1-80 |
140 |
70:1 |
|||
|
ZQ-LLQ-100-D |
80 |
0.1-100 |
110 |
70:1 |
|||
|
ZQ-LLQ-150-D |
80 |
0.12-150 |
150 |
120:1 |
|||
|
ZQ-LLQ-200-D |
80 |
0.15-200 |
180 |
70:1 |
|||
|
ZQ-LLQ-250-D |
100 |
0.11-250 |
180 |
80:1 |
|||
|
ZQ-LLQ-300-D |
100 |
0.11-300 |
130 |
110:1 |
|||
|
ZQ-LLQ-450-D |
100 |
0.1-400 |
200 |
110:1 |
|||
|
ZQ-LLQ-650-D |
150 |
0.65-650 |
350 |
80:1 |
鋁、鑄鐵 |
||
|
ZQ-LLQ-1000-D |
150 |
0.76-1000 |
450 |
90:1 |
鋁、鑄鐵 |
||
|
ZQ-LLQ-1600-D |
200 |
1.15-1600 |
500 |
53:1 |
鋁、鑄鐵 |
