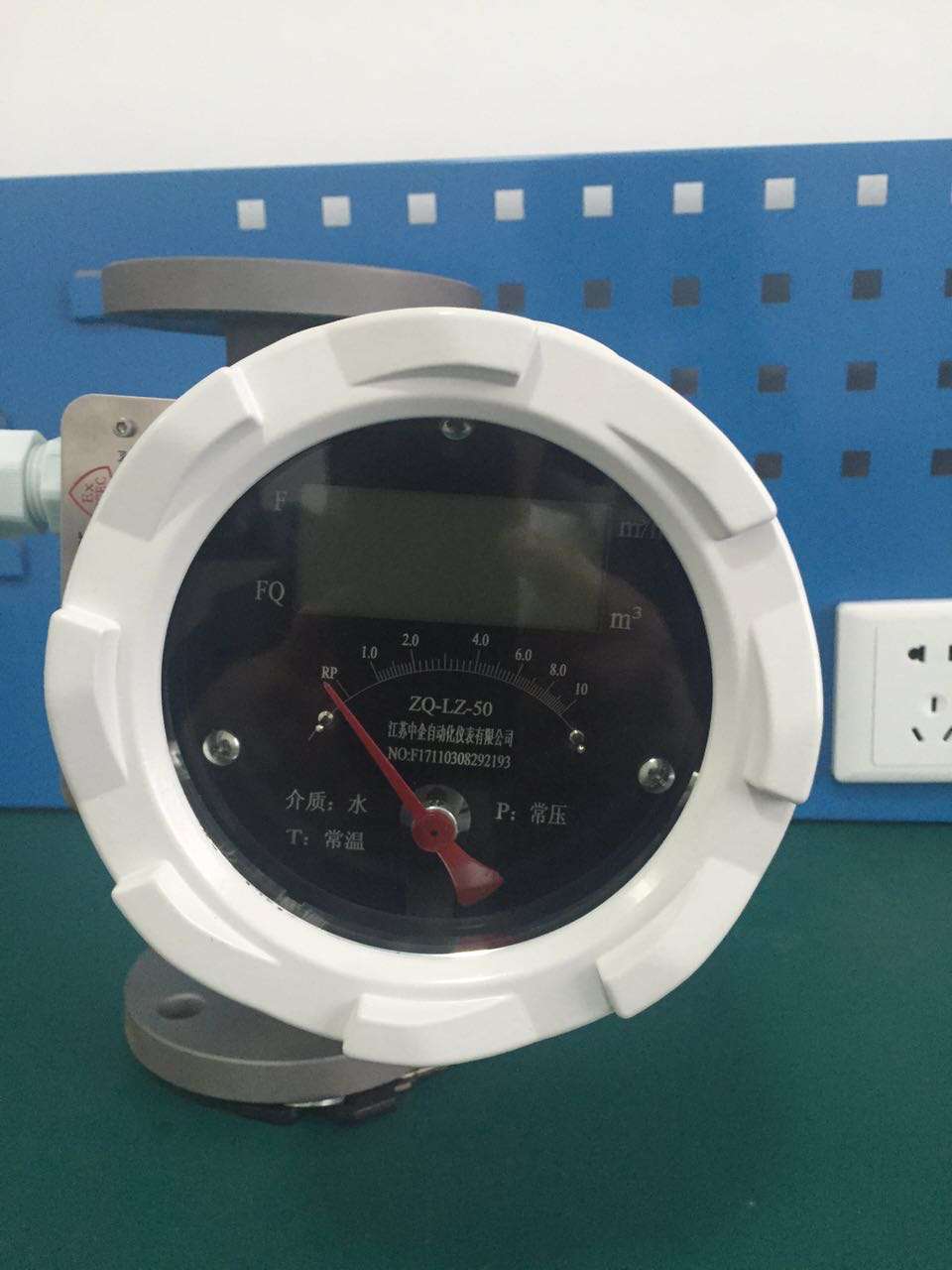

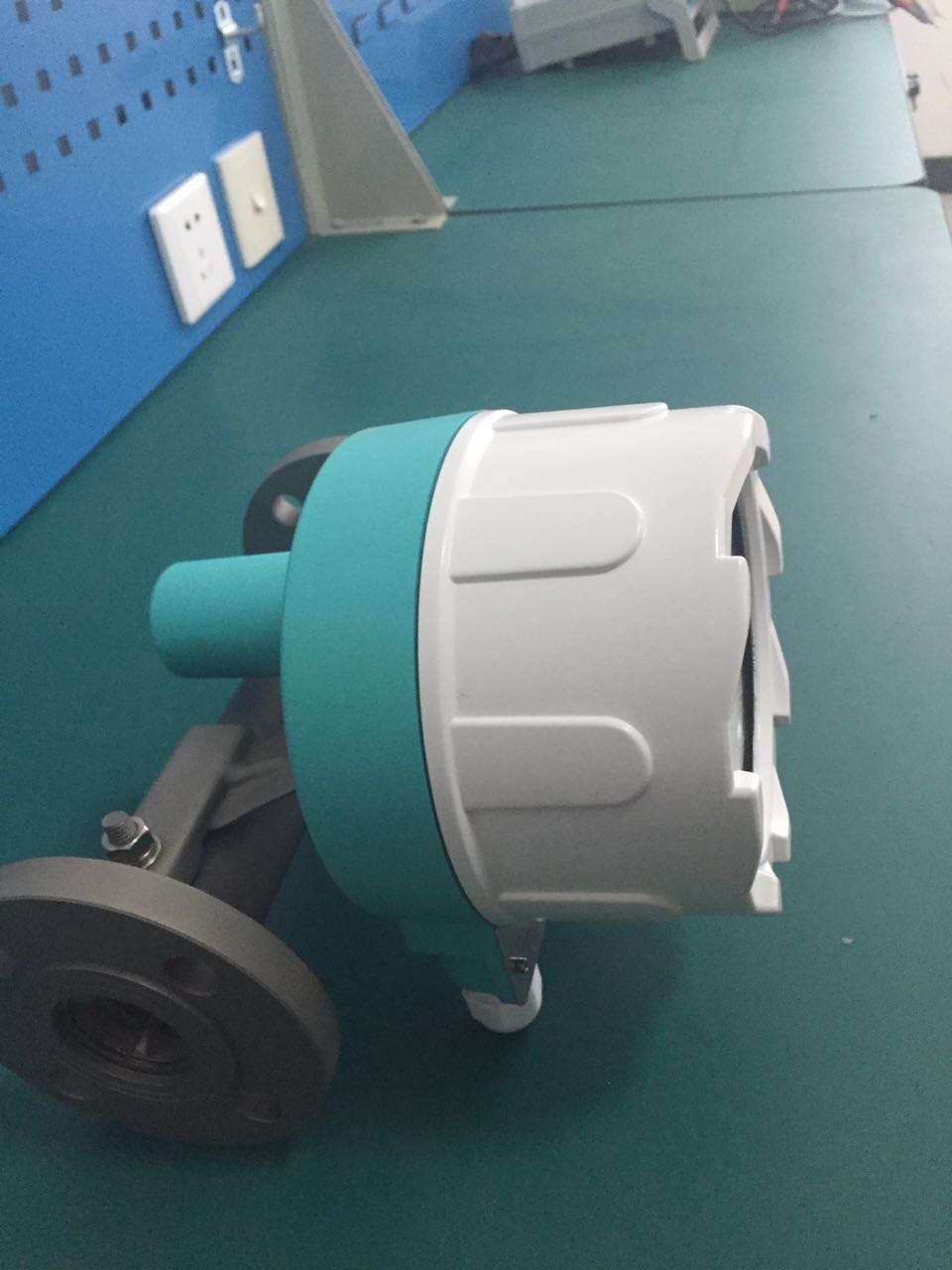

ZQ-LZ金屬管浮子流量計
產品特點：
金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板(或錐管)間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。

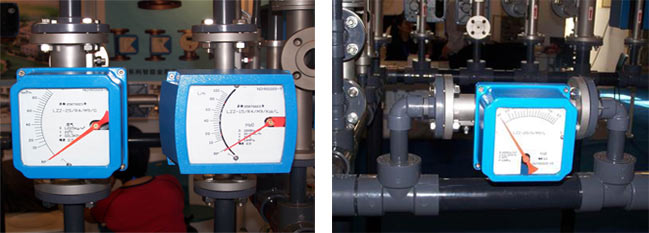

產品應用：廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。
.jpg)
一.產品概述
ZQ-LZ 轉子流量計是采用可變面積是測量原理，用于連續測量封閉管道中的液體和氣體的提及流量。有就地顯示型和智能遠傳型支持多種輸出協議，為用戶提供非常廣闊的選擇空間；另外該儀表采用先進的16位微處理器及高質量工業化組件，保證了流量計在各種應用場所的有良性能。
ZQ-LZ 轉子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的提及流量。它可用來檢測液體、氣體以及蒸汽的流量，特別適宜低流速、小流量的介質流量的測量。
應用場合：
二.產品應用

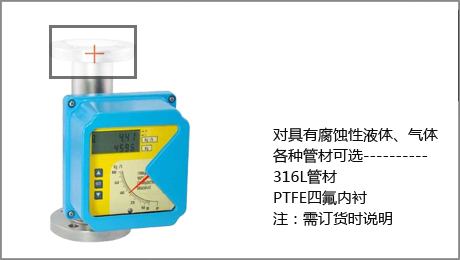

1、全金屬結構，適用于高溫、高壓合強腐蝕性介質
2、可帶數據恢復，數據被封及掉電保護功能
3、 適用于小口徑和低流速介質流量的檢測
4、 交款的量程比10：1，特殊型20：1
5、對于直管段要求不高

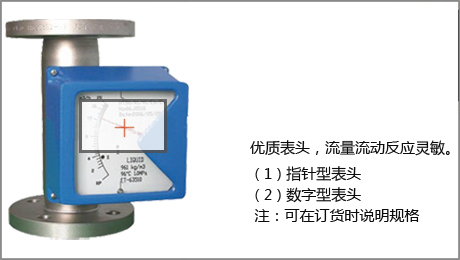

6、雙行大液晶屏幕顯示，自帶背光
7、可同時顯示瞬時流量和累計流量
三.產品參數
| 測量范圍 | 水：2.5～100000L/h |
| 空氣：0.07～3000m3/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等級 | 標準型1.5級，特殊訂貨可達1.0級 |
| 工作壓力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介質溫度 | 普通型：-40℃～100℃ |
| 高溫型：-80℃～250℃ | |
| 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ | |
| 環境溫度 | 指針式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |

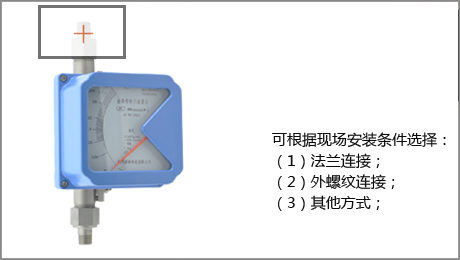

| 連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
| 電氣接口 | M20×1.5（特殊要求可做） |
| 防護等級 | IP65 |
| 防爆等級 | 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 |
| 介質粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 工作電源 | 3.6V鋰電池1節，可使用一年 |
| +24VDC，紋波≤5% | |
| 測量管材質 | 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 |
| 浮子材質 | 304或316（不銹鋼）；FTFE或F46 |
四.產品分類
| 儀表規格 | 現場顯示型 | 遠傳顯示型 |
| 信號輸出 | 無 | 4～20mA |
| 供電電源 | 無或鋰電池 | +24VDC |
| 精度等級 | 1.5級 | |
| 顯示器 | 指針或液晶 | |
| 溫壓補償 | 無 | |
| 通訊接口 | 無 | |
| 測量管材質 | 不銹鋼，可選內襯PTFE | |
| 防爆等級 | 可選ExibIICT4 | |
| 防護等級 | IP65 | |
| 儀表通經 | DN15～DN150 | |
| 安裝方式 | 法蘭安裝 | |
| 介質溫度 | < 250℃ | |
| 環境溫度 | -30℃～60℃ | |
五、金屬管轉子流量計計外形尺寸圖：
|
|
|
|
|
|
|
下進上出 |
防腐型 |
上進下出 |
下進側出 |
夾套型 |
水平安裝 |
|
通徑 （DN） |
L （mm） |
H （mm） |
B （mm） |
|
|
15 |
150 |
250 |
220 |
|
|
25 |
150 |
250 |
230 |
|
|
50 |
175 |
250 |
270 |
|
|
80 |
210 |
250 |
300 |
|
|
100 |
230 |
250 |
320 |
|
|
150 |
265 |
400 |
360 |
|
|
200 |
300 |
500 |
390 |
六、金屬管浮子流量計流量范圍表：
|
通徑 |
流 量 范 圍 |
壓力損失kPa |
|||
|
水L/h |
空氣M3/h |
水 |
空氣 |
||
|
常規型 |
防腐型 |
常規型、防腐型 |
|||
|
DN15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
DN25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
DN40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
DN50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
DN80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
DN100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
DN150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
七、金屬管浮子流量計安裝示意圖：
