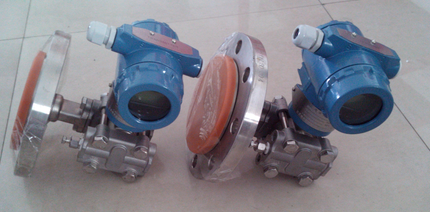

ZQ-3351單法蘭液位變送器
產品特點：
液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4~20mA.DC信號輸出。
產品應用：單法蘭液位變送器是根據壓力感應原理，通過液體的密度計壓力的變化而計算出當前液體的高度。
.jpg)
一.產品概述
ZQ-3351/1151LT 型法蘭式液位變送器是引進國外先進技術和設備的變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該法蘭式液位變送器具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上結合了目前國內zui為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，法蘭式液位變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
二.產品模擬型特點：
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
三.產品智能型特點：
●測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器（），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
RF-1151/3351LT型法蘭式液位變送器,可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。具體尺寸請咨詢銷售部或參看本公司相關樣冊。
測量范圍：
差壓：0-6.2-690KPa
靜壓：2.5MPa
四.產品選型方式
| ZQ-3351/1151LT | 法蘭式液位變送器 | |||||||||||
| 代碼 | 量程范圍KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-4-40 | |||||||||||
| 5 | 0-40～200 | |||||||||||
| 6 | 0-0.16～700 | |||||||||||
| 代碼 | 輸出 | |||||||||||
| E | 4-20mA | |||||||||||
| S | 智能式(HART協議） | |||||||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||||
| A0 | (3〞)80 | 平 | 316LSST | |||||||||
| A2 | (3〞)80 | 50 | 316LSST | |||||||||
| A4 | (3〞)80 | 100 | 316LSST | |||||||||
| A6 | (3〞)80 | 150 | 316LSST | |||||||||
| B0 | (4〞)100 | 平 | 316LSST | |||||||||
| B2 | (4〞)100 | 50 | 316LSST | |||||||||
| B4 | (4〞)100 | 100 | 316LSST | |||||||||
| B6 | (4〞)100 | 150 | 316LSST | |||||||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
| C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
| C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
| C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
| D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
| D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
| D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
| E0 | (3〞)80 | 平 | 鉭 | |||||||||
| F0 | (4〞)100 | 平 | 鉭 | |||||||||
| 代碼 | 安裝法蘭 | |||||||||||
| A | 3〞150lb | |||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | 4〞300lb | |||||||||||
| 代碼 | 結 構 材 料 | |||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
| 代碼 | 選項 | |||||||||||
| M1 | 0-100%線性指示表 | |||||||||||
| M2 | LED顯示表 | |||||||||||
| M3 | LCD顯示表 | |||||||||||
| B1 | 管裝彎支架 | |||||||||||
| B2 | 板裝彎支架 | |||||||||||
| B3 | 管裝平支架 | |||||||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||||||
| C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭 |
|||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT4 | |||||||||||
